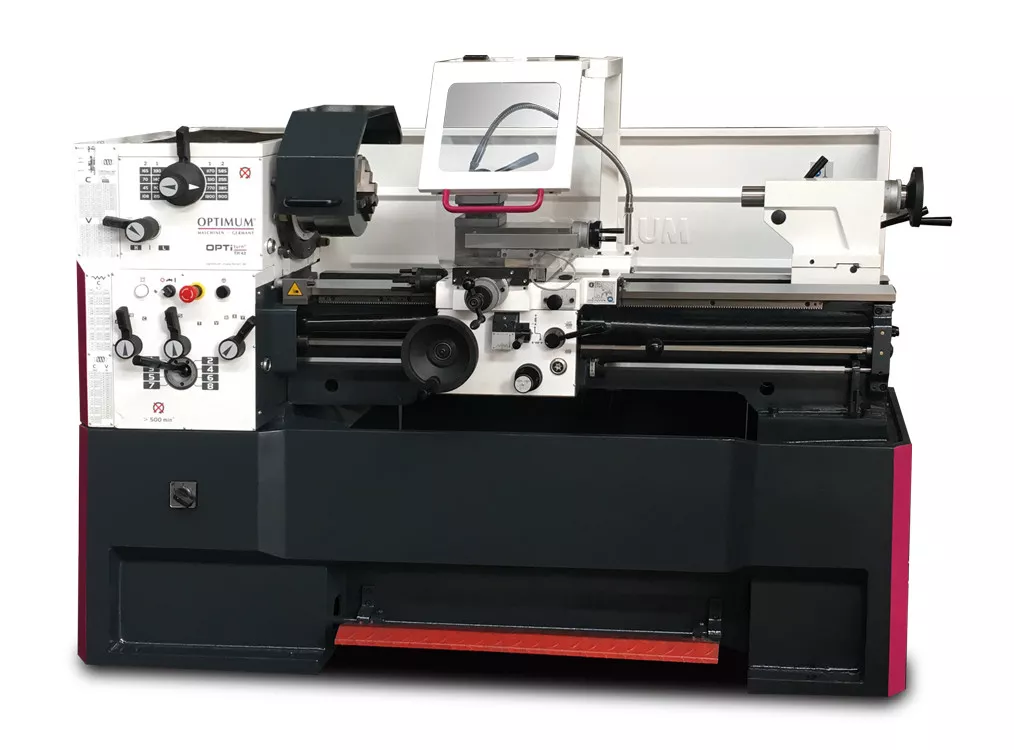

Soustruh OPTIturn TH 4210 3462050 Optimum

Technická data:

• Výška hrotu: 210 mm
• Max. točný průměr nad ložem: 420 mm
• Max. točný průměr bez můstku: 590 mm
• Šířka lože: 250 mm
• Vzdálenost mezi hroty: 1000 mm
• Délka můstku: 260 mm
• Kužel vřetene: MK6
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
• Otáčky: 45–1800ot/min
• Plynulá změna otáček: Ne
• Otáčky - provedení Vario: 10–2500ot/min
• Počet rychlostních stupňů: 16
• Průchod vřetene: 52 mm
• Kužel pinoly koníku: MK4
• Průměr pinoly: 50 mm
• Zdvih pinoly: 120 mm
• Posuv podélný: 0,05 –1,7 mm/ot. (17 )
• Posuv příčný: 0,025 –0,85 mm/ot. (17 )
• Max. posuv nožového suportu: 140 mm
• Max. posuv příčného suportu: 230 mm
• Závit metrický: 0,2 – 14 mm/ot. (39 )
• Závit palcový : 72 – 2 záv./1“ (45 )
• Závit trapézový : 8 –44 D.P. (21 )
• Závit modulový : 0,3 –3,5 M.P. (18 )
• Max. výška upnutí nožového držáku: max. výška upnutí mm
• Příkon: 4,6 kW
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 2025×1375×915mm
• Hmotnost: 1160 kg

Popis:

• Kalené a broušené vodicí dráhy lože
• Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
• Zaručená házivost čela vřetene <0,015 mm
• Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
• Pravý / levý chod lze přepnout na podélném suportu
• Centrální jednotka mazání v podélném suportu
• Podstavec a lože soustruhu odlity z jednoho kusu litiny
• Ochranný kryt vodícího šroubu
• Nožní brzda pro nouzové zastavení
• Bezpečnostní ruční kola v ose X a Z
• Koník lze přestavit o ± 10 mm pro soustružení kuželů
• Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Rozsah dodávky:

• 3-čelisťové sklíčidlo ø 250 mm
• Pevná luneta, průchod Ø 15 - 105 mm
• Pohyblivá luneta, průchod Ø 10 - 65 mm
• LED osvětlení stroje
• Redukční pouzdro MK 6 / MK 4
• Pevný hrot MK 4
• Čtyřstranný nožový držák
• Seřizovací nářadí
• Doraz s jemným nastavením
• Chladicí zařízení
