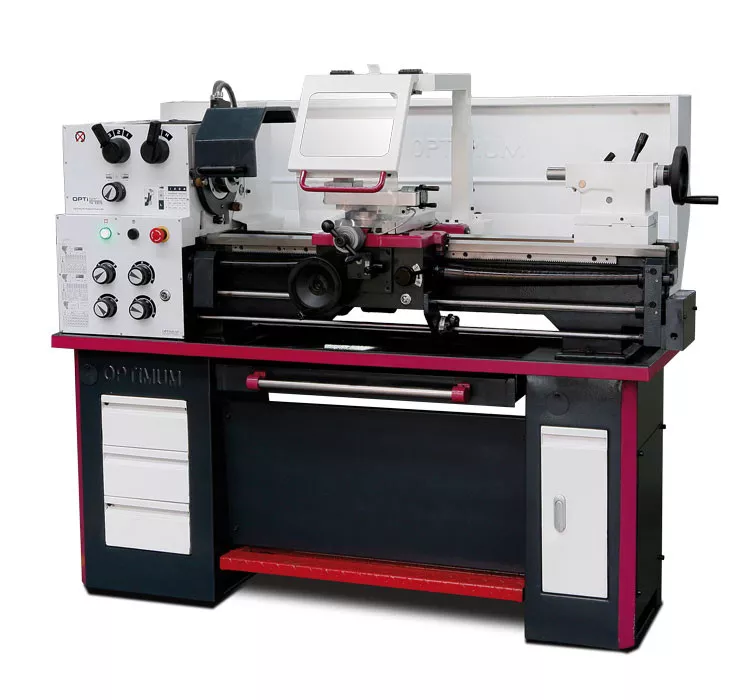

Soustruh OPTIturn TH 3309 3402030 Optimum

Technická data:

• Výška hrotu: 156 mm
• Max. točný průměr nad ložem: 330 mm
• Max. točný průměr nad suportem: 196 mm
• Šířka lože: 186 mm
• Vzdálenost mezi hroty: 830 mm
• Kužel vřetene: MK5
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 4
• Otáčky: 60–2000ot/min
• Plynulá změna otáček: Ne
• Otáčky - provedení Vario: 10–2500ot/min
• Počet rychlostních stupňů: 8
• Průchod vřetene: 38 mm
• Kužel pinoly koníku: MK3
• Posuv podélný: 0,052 –1,392 mm/ot. (32 )
• Posuv příčný: 0,014 –0,38 mm/ot. (32 )
• Max. posuv nožového suportu: 98 mm
• Max. posuv příčného suportu: 164 mm
• Závit metrický: 0,4 – 7 mm/ot. (26 )
• Závit palcový : 56 – 4 záv./1“ (34 )
• Závit trapézový : 8 –120 D.P.
• Příkon: 1500 W
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1685×1590×745mm
• Hmotnost: 430 kg

Popis:

• Kalené a broušené vodicí dráhy lože
• Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Upnutí vřetene Camlock DIN ISO 702-2 č. 4
• Zaručená házivost čela vřetene <0,015 mm
• Kalená a broušená převodová kola hlavního vřetene pro klidný chod
• Ochranný jistič
• Uzamykatelný hlavní vypínač
• Pravý / levý chod lze přepínat na podélném suportu
• Koník ze přestavit o ±10 mm pro soustružení kuželů
• Ochranný kryt vodícího šroubu
• Všechny chrániče a relé značky Siemens nebo Schneider
• Podstavec stroje se skříňkou na nářadí
• Vyjímatelná vana na třísky s vedením
• Bezpečnostní ruční kola v ose X a Y
• Nožní brzda pro nouzové zastavení
• Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze

Rozsah dodávky:

• 3-čelisťové sklíčidlo ø 160 mm
• Pevná luneta, průchod Ø 19 – 70 mm
• Pohyblivá luneta, průchod Ø 16 – 50 mm
• LED osvětlení stroje
• Redukční pouzdro MK5 / MK3
• Dva pevné hroty MK3
• Čtyřstranný nožový držák
• Sada výměnných kol
• Seřizovací nářadí
